2025-12-26在企业流程管理的日常工作中，流程管理专员和流程owner绕不开的工作就是设计业务流程图；不论是梳理业务逻辑，还是打通部门壁垒墙、推动跨部门协作，业务流程图都是不可或缺的有力抓手。但很多人画完流程图以后才发现，辛辛苦苦画出来的流程图业务看不懂、执行对不上、不同人员画出来的流程图标准不一、五花八门，难以支撑流程的高效落地和后续优化。其实此类问题往往不在于流程图的内容，而是大家绘制流程的过程中标准不一样、绘制流程图内容不规范、重点也不突出，缺少流程管理思维。
那么，如何才能绘出一张清晰、准确、有用的高质量业务流程图？接下来我用通俗易懂的方式为你总结五大关键要点：
01明确目标
画图之前自己要先明确两个问题：
画的这张图是给谁看:给高管看业务场景？给一线看业务执行步骤？还是给IT看流程开发需求？
要解决什么问题:画的流程图是为了给流程优化提供支撑？用来培训新人？还是明确IT的落地开发需求？
解决目的不同，流程图画法就不一样。
给高管看 ，那流程图内容要聚焦主干、突出价值流
给一线业务看，流程图的步骤需要详细、角色描述清晰
给IT看，需标注清楚系统交互逻辑与数据字段
✅ 核心重点：一张流程图只解决一个问题，除业务集成视图外，避免大而全，内容越多越难突出核心重点。
02使用标准符号
在绘制流程的过程中，一定要基于统一标准去画，可以采用国际通用的BPMN2.0的标准也可以企业基于内部管理需求定义好一套绘图标准，这样画出来的流程图才能让人一看就懂，调整优化起来内部拉通更快。

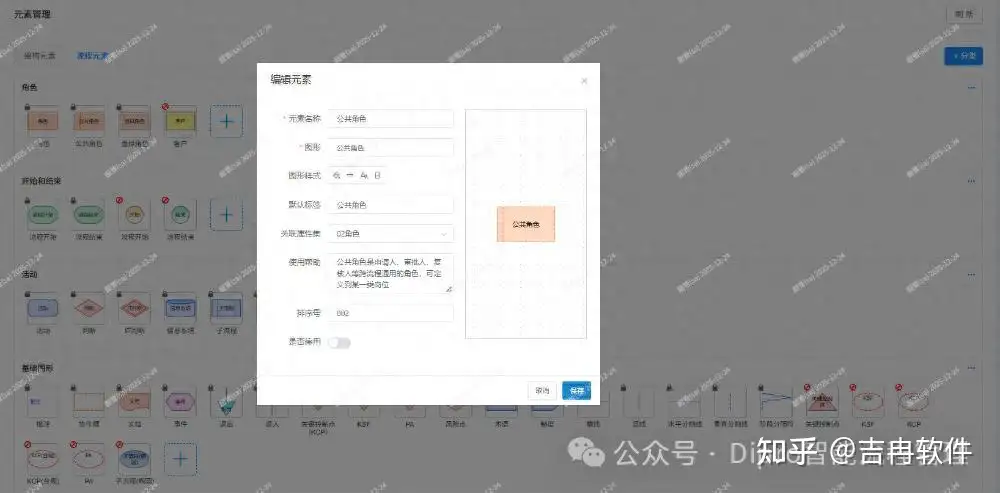

✅ 建议：使用支持BPMN2.0的工具（如Visio、ProcessOn、或专业流程平台Dipro等），自动规范图形样式。
03聚焦主干
企业有些业务流程较为复杂，但在画流程图的过程中扔是要控制流程层级。绘制流程过程中可以基于8-2原则，及主流程不超过8-12个关键步骤，涉及到复杂的子流程可以单独摘出来，直接关联到主流程中，避免流程图看上去内容繁杂，看上去十分复杂看不清重点。
以客户投诉处理流程来说，主流程主要就是以下五个环节：接收 → 分类 → 分工处理 → 客服回访 → 工单关闭；
而分工处理环节可能根据订单类型不同处理逻辑也有不同，对于分工处理环节的具体执行细节可以通过子流程单独构建描述。

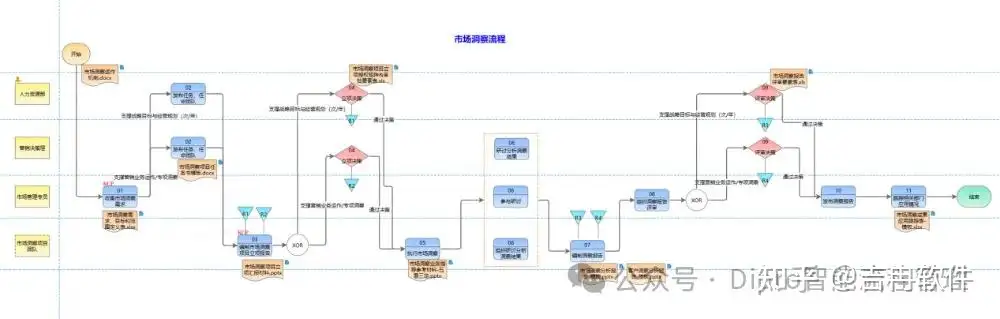

✅ 技巧：可以用泳道区分不同角色（如销售、财务、IT），这样一目了然，直接看清楚谁做什么。
04标注关键信息
一张好的流程图不仅能描述清楚业务逻辑，更要能体现说明出这件事情谁来做、遵照什么制度规范、要产出什么结果、风险点有哪些。
所以在业务流程的关键节点要标注清楚角色/岗位、系统/工具、输出物、规则/KPI等信息，把流程从示意变成可落地的操作指南。

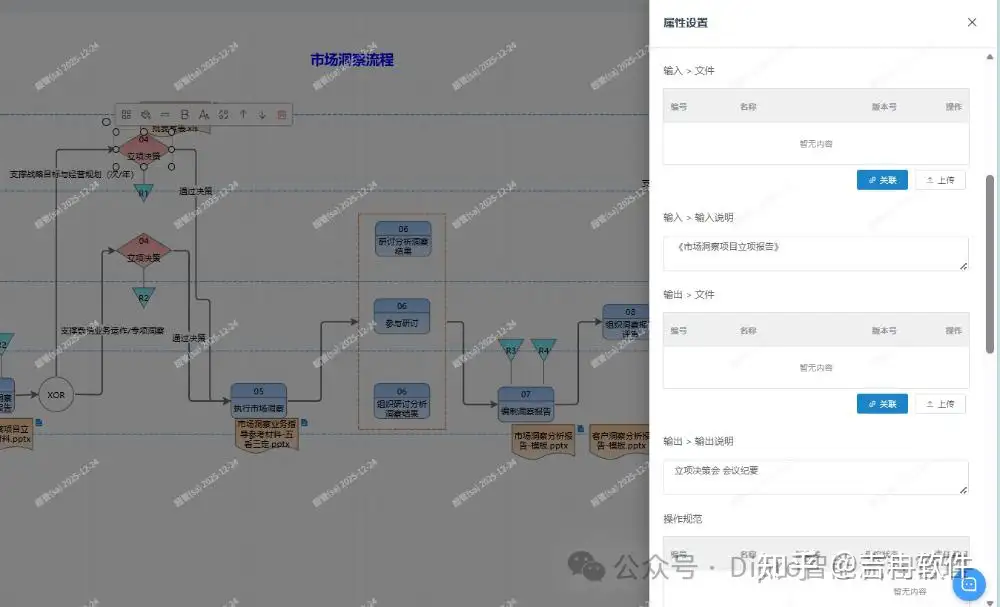

✅ 高级做法：可以通过专业流程工具中，将这些信息作为活动属性存储，便于后续分析与管理。
05验证与迭代
流程不是一次性工程，是个持续动态管理持续优化的过程。流程图画完以后不是光能看，而是要真正能用起来、落到流程业务上，随时跟着业务的变化及时的调整优化。所以流程图的管理也要有一套管理的机制：
定时走访一线业务：流程执行步骤是否贴合实际？有无关键节点的遗漏？
模拟异常场景：如“审核不通过怎么办？”
定期优化更新：业务调整，也是及时设计调整评审新的流程，流程图也要同步更新。
✅ 最佳实践：借助专业流程管理工具实现流程的线上资产化管理，通过流程运营模块，持续收集业务需求，鼓励持续优化。
高质量的业务流程图，不是指流程图画得有多复杂，而是业务表述的最清晰、最真实、最有用。
流程图既是业务的显性化语言，也是企业经营管理的有效抓手。只要掌握目标导向、符号规范、主干聚焦、要素完整、持续迭代这五个要点，你也能轻松绘出一张让团队“看得懂、用得上、改得了”的好流程图。
流程图的价值，不在于纸上多漂亮，而在于现实中多有效。
